工作原理:

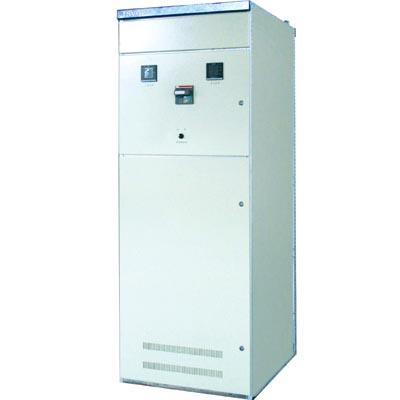

低壓動態無功發生裝置可快速、連續光滑調節電力系統無功功率的新型裝置，SVG的無功補償容量等于無源無功補償部分中的單位補償容量，這樣只需要較小容量的SVG與TSC同時運行即可對負荷無功進行連續補償。
技術特點:
·功率補償特性，輸出的無功功率可在整機容量范圍內連續調節，功率因數可達到全程為1（總補償容量足夠的情況下）；
·響應速度快,動態響應時間為≤20ms；
·運行損耗小，運行效率高采用新型低損耗功率IGBT，系統損耗小。
·可靠性高，安全性好；
·數字化控制和參數設置；
·模塊化設計，擴展方便。
技術參數：
系統額定電壓：6kV, 10kV；
額定頻率和相數：50Hz 3相；
控制電源：220V 32A ,50Hz
主回路接線：星形接線；
補償后功率因數：0.9以上
